Primjenjive industrije i raspon
| Aplikacijske industrije | Petrokemijsko, tiskanje, premazivanje/lijepljenje, sušenje premaza, emajliranje žice, lijekove i kemikalije, itd. |
| Raspon koncentracije | 500 ~ 5000mg/m³ (2 ~ 12% lel). |
Princip rada

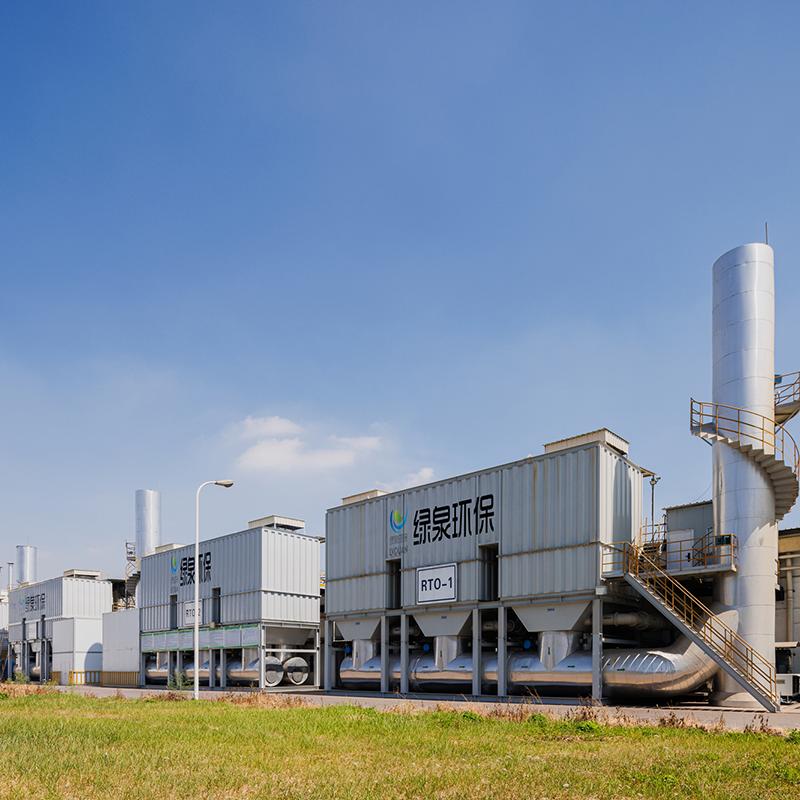

RTO tipa toranj zagrijava organski otpadni plin na iznad 760 Celzijevih stupnjeva, uzrokujući da se VOC u otpadnom plinu oksidira i razgrađuje u ugljični dioksid i vodu. Visokotemperaturni plin proizveden oksidacijom teče kroz posebno dizajnirana keramička tijela za skladištenje topline, uzrokujući da se keramička tijela zagrijavaju i "pohranjuju toplinu", što se koristi za prethodno zagrijavanje naknadnog dolaznog organskog otpadnog plina. To štedi potrošnju goriva za grijanje otpadnog plina. Tijelo za skladištenje keramičkog topline treba podijeliti u tri ili više (uključujući tri) zone ili komore, a svaka komora za skladištenje topline podvrgava se ciklusu čišćenja topline, kontinuirano radi.
Tehničke značajke
1. Niska potrošnja energije: Kada je koncentracija ulaza između 1500-2000 mg/m3, ona se može održavati prirodno bez opskrbe gorivom.
2. Učinkovitost ponovnog oporavka topline: Korištenje tehnologije novih materijala (keramika za skladištenje topline), učinkovitost oporavka topline može doseći 95%.
3. Prikladan rad: može se kontrolirati tradicionalnim električnim kontrolama ili industrijskim kontrolerima, a nakon kalibracije parametara može se aktivirati ili deaktivirati jednim gumbom, realizirajući bespilotne nadzore.
| Odabir ventila | Ventil | Ventil za leptir |
| Stopa pročišćavanja | ≤98% | <99,3% |
| Način instalacije | Integralna instalacija | Jedna instalacija |
Protok procesa
Regenerativni toplinski oksidant (RTO) je oprema za obradu organskog otpada koji kombinira oksidaciju visoke temperature s tehnologijom toplinskog skladištenja s više tona. Učinkovito smanjuje gubitak topline i štedi energiju.
| Postupak 1 | Postupak 2 | Postupak 3 | |

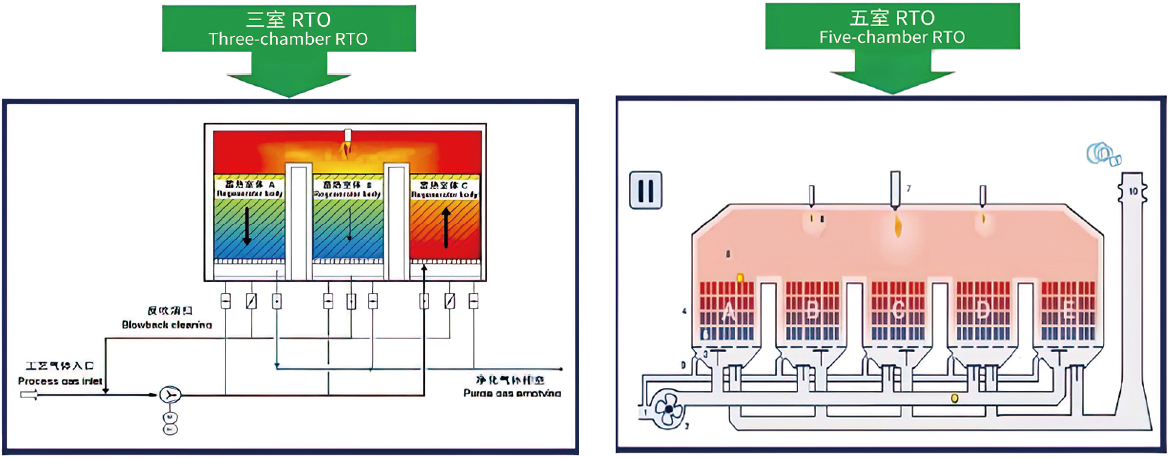

| Jednostavan shematski dijagram |  |  |  |
| Prva soba | Ispušni plin apsorbira toplinu i toplinu keramičko tijelo l djeluje | Keramičko tijelo za skladištenje topline 1 Netretirani ispušni plin stražnji izgaranje peći | Čisti plin se ispušta iz keramičkog tijela za skladištenje topline 1 kako bi se apsorbirao toplina |
| Druga soba | Očistite plin iz keramičkog tijela za skladištenje topline 2 Apsorpcija topline | Ispušni plin apsorbira toplinu i toplinu keramičko tijelo 2 vrši toplinu | Keramičko tijelo za skladištenje topline 2 Netretirani ispušni plin stražnji izgaranje peći |
| Treća komora | Keramičko tijelo za skladištenje topline 3 Netretirano izgaranje plina iz ispušnog plina | Čisti plin ispuštanje topline keramičko tijelo 3 apsorbira toplinu | Ispušni plin apsorbira toplinu i toplinu keramičko tijelo 3 vrši toplinu |
| Komora za izgaranje | Oksidativno raspadanje visoke temperature | ||
Izbor opreme
Regenerativni toplinski oksidant (RTO) je oprema za obradu plina od organskog otpada koja kombinira oksidaciju visoke temperature s tehnologijom toplinskog skladištenja s više tona, učinkovito smanjuje gubitak topline i štedi energiju.
| Model specifikacije | RTO-20 | RTO-50 | RTO-100 | RTO-150 | RTO-200 | RTO-250 | RTO-300 | RTO-350 | RTO-450 | RTO-500 | |
| Liječenje volumena zraka m³/h | 2000 | 5000 | 10000 | 15000 | 20000 | 25000 | 30000 | 35000 | 45000 | 50000 | |
| Koncentracija organskog plina | 500 ~ 5000mg/m3 (miješani plin) | ||||||||||
| Objekt liječenja | Triklorobenzens, alkoholi, eteri, aldehidi, fenoli, ketoni, esteri i drugi isparljivi organski spojevi (VOC); Malodorni plinovi i tako dalje. | ||||||||||
| Učinkovitost skladištenja topline | ≤95% | ||||||||||
| Učinkovitost pročišćavanja | ≥97%(izvedeno prema standardnom GB16297-1996) | ||||||||||
| Kapacitet grijanja plamenika x 10^4 kcal/h | 8.4 | 21 | 42 | 63 | 84 | 105 | 126 | 168 | 189 | 210 | |
| Potrošnja goriva | Početna operacija | Plamenik je postavljen na maksimalnom izlazu | |||||||||
| Normalan rad | Na temelju koncentracije otpadnog plina, stroj za izgaranje može se održavati niži plamen kada je koncentracija iznad 1500 mg/nm3 | ||||||||||
| Pad tlaka u krevetu | ≤3200pa | ||||||||||
Napomena: Parametri u tablici su samo za referencu. Ako postoje određeni zahtjevi, oni se mogu dizajnirati na temelju stvarnih uvjetima.
Kriteriji za odabir
1. Ako ispušni plin sadrži korozivne komponente poput sumpora i klora, potrebno je informirati proizvođača tijekom postupka odabira. Materijali otporni na koroziju, poput SUS2205 ili više, moraju se koristiti za preradu i proizvodnju, a za takve plinove potreban je poseban tretman u kasnijoj fazi.
2. Koncentracija mješovitog otpadnog plina koja ulazi u opremu za spaljivanje visoke temperature za skladištenje energije mora biti u rasponu manjim od 1/4 LEL niže granice eksplozije.
3. Maksimalna temperatura koju koristi uređaj za pohranu energije visoke temperature niža je od 960 ℃. Potrebno je razrijediti visokoenergetske tvari i plinovi visoke koncentracije. Ako postoje posebni zahtjevi, trebali bi biti naznačeni kako bi se postigli specifični zahtjevi prilikom dizajniranja toplinske izolacije.
4. Nužno je da plinovi koji ulaze u regenerativnu opremu za spaljivanje visoke temperature ne sadrže se od čestica prašine i naftne magle koje bi mogle uzrokovati blokade ili flashback. Ova mjera opreza je ključna za sprečavanje i flashback -a i opstrukcije keramike za skladištenje topline.
5. U određenim regijama postoje specifični zahtjevi za emisiju dušikovog oksida iz opreme za spaljivanje visoke temperature. Ključno je priopćiti ove zahtjeve kako bi se osigurao odabir niskog sustava izgaranja dušika prilikom kupnje plamenika. Nadalje, ako ispuh sadrži visoku koncentraciju dušika, čak ni sustav niskog sagorijevanja dušika možda neće zadovoljiti standarde emisije, što zahtijeva naknadne postupke uklanjanja dušika.
