LQ-GXF ventil za ublažavanje tlaka visoke temperature

Svrha Uglavnom se koristi za proporcionalnu ventilaciju visokotemperaturnog dimnog plina. LT se široko koristi na mjestima gdje zahtjevi za brzinom propuštanja nisu visoki, kao što su RTO i druga mjesta za izravno pražnjenje dima visoke temperature. Uglavnom se sastoji od tijela ventila leptira i odgovarajućeg pneumatskog pokretača (serija GT/RT/AT/AW), koji se može koristiti za kontrolu prekidača ili regulaciju protoka cjevovoda niskog tlaka. Ventil leptira prihvaća novi strukturni oblik ploče s leptirom središnje linije i zavarivanje čelične ploče s kratkom strukturom s kompaktnom strukturom, laganom težinom, jednostavnom instalacijom, malim otporom protoka, velikim kapacitetom protoka i izbjegava utjecaj ekspanzije visoke temperature, što olakšava rad. LT se može instalirati u više položaja, a da ne utječe na smjer protoka medija. Nasiljen komprimiranim zrakom, stabljika ventila vozi kružnu ploču leptira za disku da se okreće oko osi kako bi se kontrolirao protok. Ventil dovršava jednu radnju (od otvorenog do zatvaranja ili s blizu otvorenog) nakon rotiranja 90 ° od početnog položaja. Suprotno dovršava drugu radnju (od blizu do otvorenog ili od otvorenog do zatvaranja).

Nabavite citat

Preuzeti

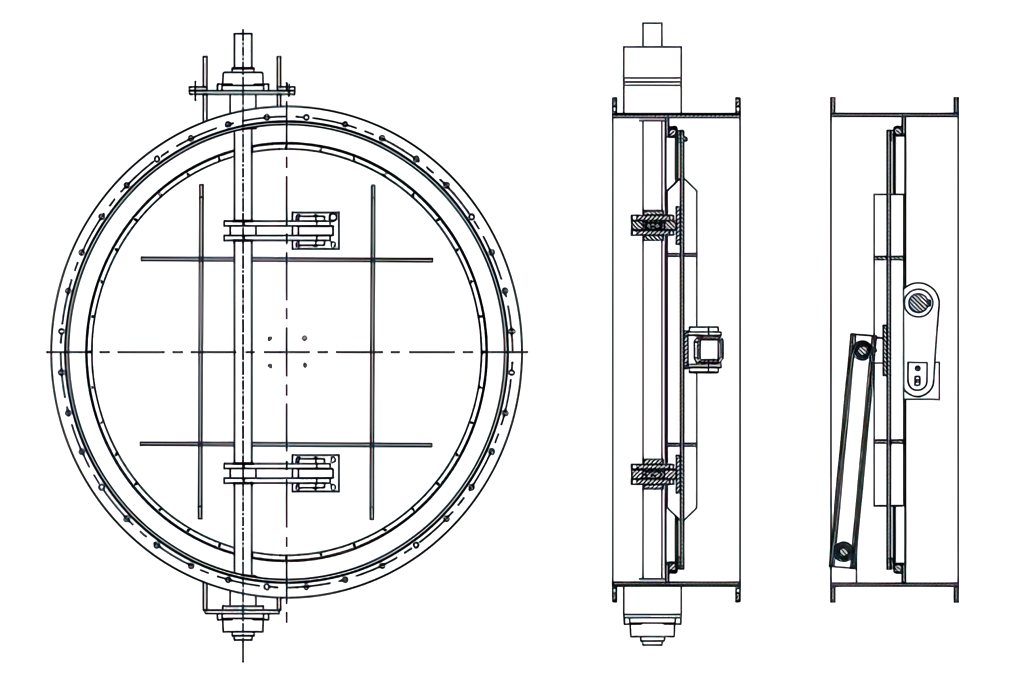

Strukturni oblik

Značajke

1. Metalni materijal otporan na visoku temperaturu sa stabilnom strukturom i bez pucanja.

2. Pojedinačna oštrica s niskom stopom curenja i curenje vrijednosti CV -a od 0,5%.

3. Pneumatski pogon s fleksibilnim radom i niskim bukom.

4. Jednostavna struktura, jednostavan za održavanje i brzo prebacivanje, što poboljšava radnu učinkovitost i smanjuje vrijeme održavanja. Prema zahtjevima kupca, različiti prstenovi za brtvljenje i dijelovi izrađeni od različitih materijala mogu se odabrati za različite medije i radne uvjete, što čini da pneumatski ventil za leptir postigne sjajne rezultate. s

Sadrži

Parametri opreme

Ne.	Rtoairflow m³/h	Ventil o.d.mm	Ventil i.d.mm	Jednostruka bočna debljina izolacije mm
LQ-GT-30	4500	Φ800	Φ300	250
LQ-GT-35	7000-10000	Φ850	Φ350	250
LQ-GT-40	12000-20000	Φ900	Φ400	250
LQ-GT-60	25000-40000	Φ1100	Φ600	250
LQ-GT-70	55000-70000	Φ1200	Φ700	250

Bilješke:

1. ne može se koristiti u korozivnom, viskoznom ili čestičnom okruženju prašine

2. Mjesta otporna na eksploziv zahtijevaju cjelokupni tretman otpornim na eksploziju.

Svrha

Uglavnom se koriste u aplikacijama koje zahtijevaju česte kretanje i visoke zahtjeve za brtvljenjem, poput ulaznog i izlaznog ventila velikog volumena zraka tri ili RTO-a s više kockinja. LT je uglavnom sastavljen od tijela leptira i odgovarajućeg pneumatskog pokretača, koji se može koristiti za prebacivanje i upravljanje cjevovodom niskog tlaka.

Dvostruka spojnica koristi se za spajanje diska leptira ventila i ekscentrične osovine, a leđa je fiksirana spojnom šipkom kako bi se ograničio udar diska ventila. Ova ekscentrična struktura uvelike poboljšava brtvljenje ventila.

Pokreće se komprimiranim zrakom, ekscentrična osovina se pokreće za kontrolu prebacivanja diska ventila. Nakon što se ventil zakreće za 90 ° od početnog položaja, jedna je radnja dovršena (od otvorenog do zatvaranja ili s blizu otvorenog), a obrnuto za drugu radnju (od blizu otvorenog, ili od otvorenog do zatvaranja). s

Strukturni oblik

Značajke

1. Ekscentrična osovina, niska brzina curenja.

2. Pneumatski pogon, fleksibilan rad, kratko vrijeme putovanja, niska buka.

3. Ima jednostavnu strukturu, jednostavno održavanje i brzo prebacivanje, a može se koristiti za povećanje učinkovitosti rada i smanjenje vremena održavanja, kao i za odabir različitih materijala za prstenove za brtve, ovisno o zahtjevima kupca.

Oprez:

1. Ne može se koristiti u korozivnim, ljepljivim, zrnatim mjestima za tekućinu od prašine.

2. Mjesta otporna na eksploziv zahtijevaju puni tretman otpornim na eksploziju.

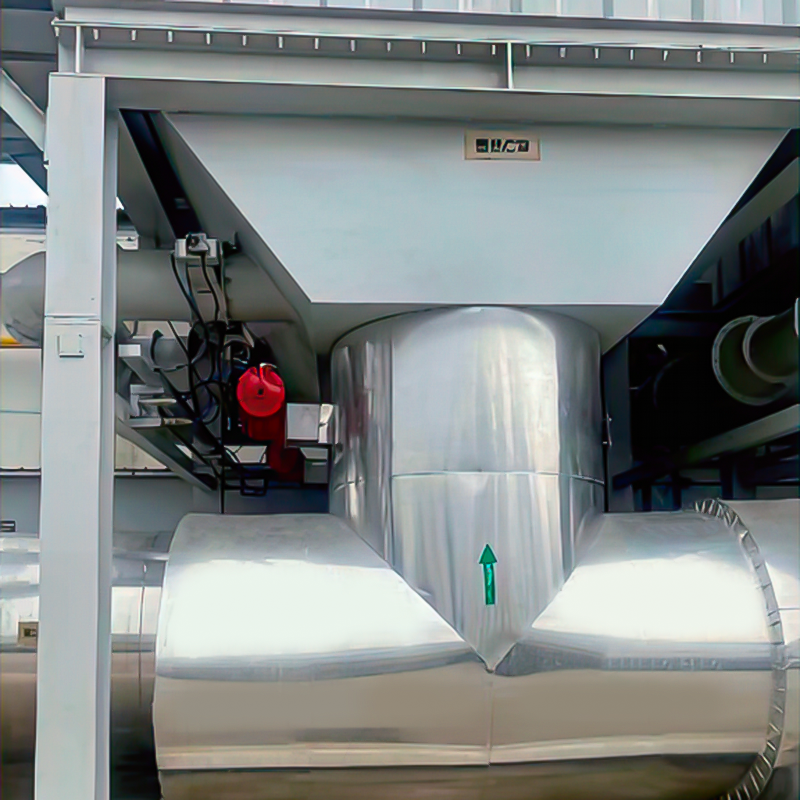

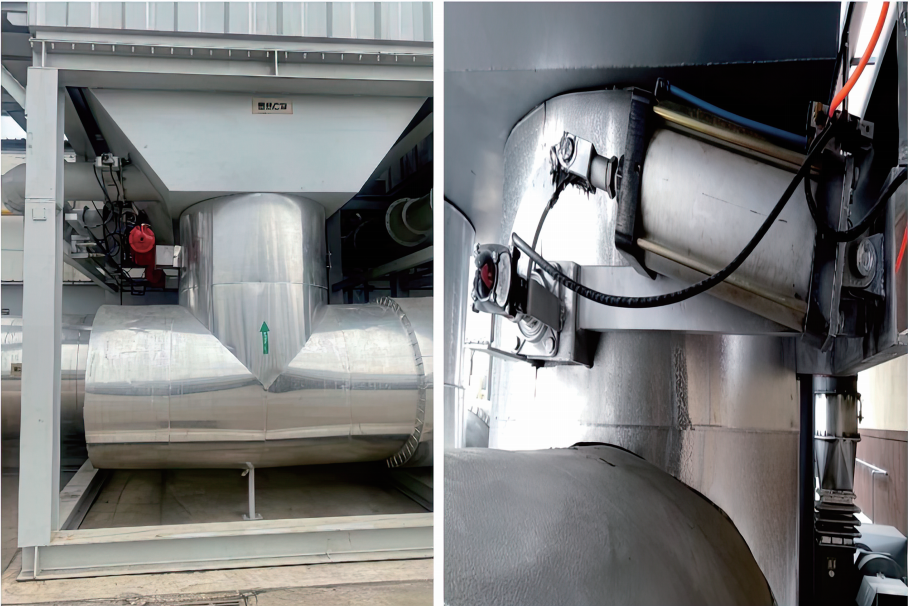

Inženjerski aplikacije
