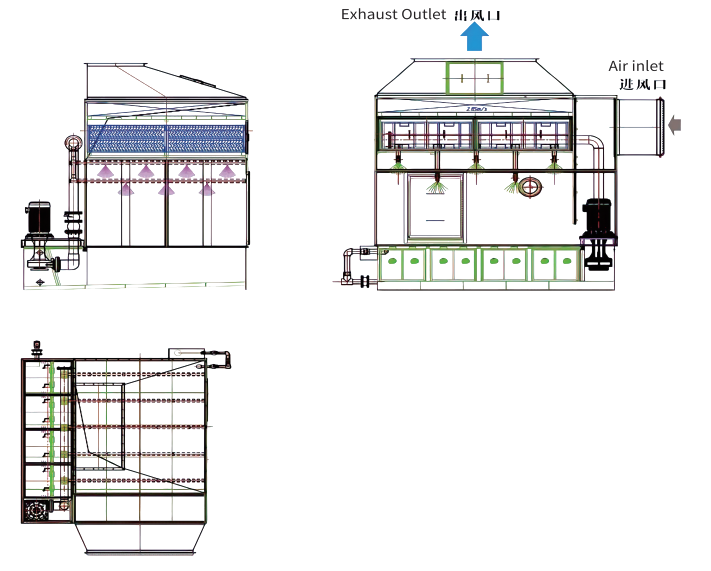

Strukturni oblik
Princip rada
Horizontalni ormar za raspršivanje opremljen je dvije vodene zavjese iznutra. Prvo je pravokutna perforirana ploča od nehrđajućeg čelika, a druga je ne od nehrđajućeg čelika. Voda ulazi iz vodenog korita iznad ploče vodene zavjese i formira vodeni film koji teče od vrha do dna na ploči od nehrđajućeg čelika. Ispušni plin ulazi u kraj sakupljača prašine i sudara se s vodenim vodenim filmom koji prolazi na ploči od nehrđajućeg čelika. Plin koji sadrže prašinu presretan je i zarobljen filmom o mokroj vodi, a čestice prašine teče niz ladicu za vodu na dnu sakupljača prašine vodom. Nakon sudara s drugom pločicom vodene zavjese, ispušni plin udara vodu u donjem dijelu ploče vodene zavjese i cirkulira. Neke od većih čestica prašine izravno se nasele u ladici za vodu. Zatim plin koji sadrži prašinu prolazi kroz kanal u obliku slova S velikom brzinom i povećava veliki broj kapljica vode, omogućujući prašini da u potpunosti kontaktira s kapljicama vode i ukloni sadržaj prašine u plinu. Ova metoda može postići učinkovitost uklanjanja prašine od preko 85% za čestice i prašinu iznad 5 μm. s
Karakteristike
Nakon uklanjanja prašine, separator plinske vode na utičnici uklanja vlagu u plinu. Dimni plin prolazi kroz kanal savijanja Demistera, a pod djelovanjem inercijske sile i gravitacije, tekuće kapljice prevožene u protoku plina su odvojene. Nakon uklanjanja prašine, dimni plin teče kroz demister određenom brzinom, a dimnjak plina mijenja smjer brzo i kontinuirano. Zbog centrifugalne sile i inercije, magla se spušta u dimnim plinovima sudara se s demisterskim noževima i sakupljaju se. Kapljice magle sakupljaju se kako bi tvorile tok vode i pale na donju ladicu za prikupljanje vode pod djelovanjem gravitacije, postižući odvajanje plinske tekućine, osiguravajući da dimnjak koji prolazi kroz demister ispunjava zahtjeve za uklanjanjem i ispušta se.

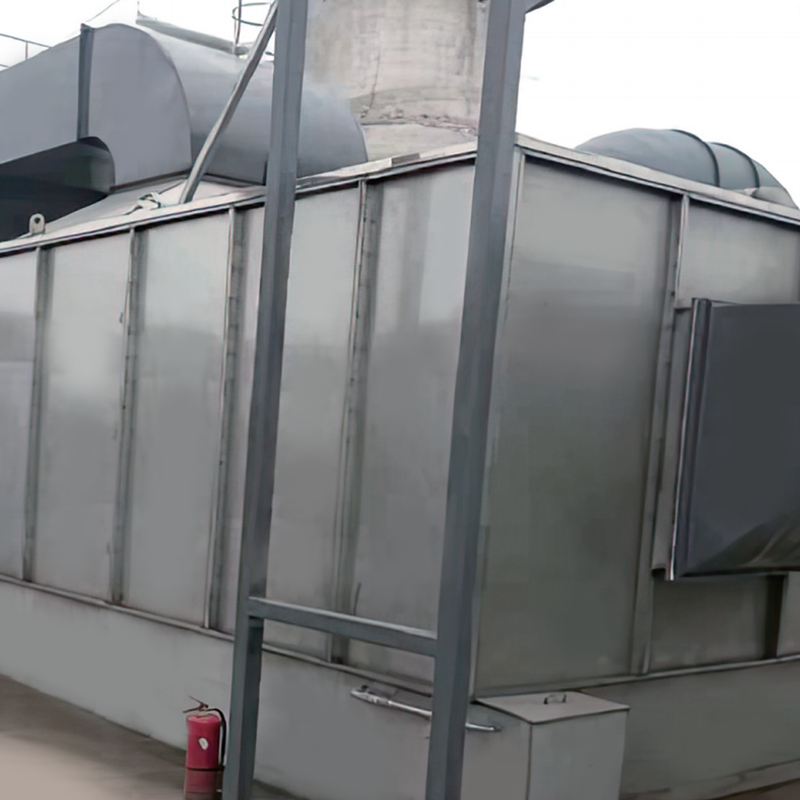

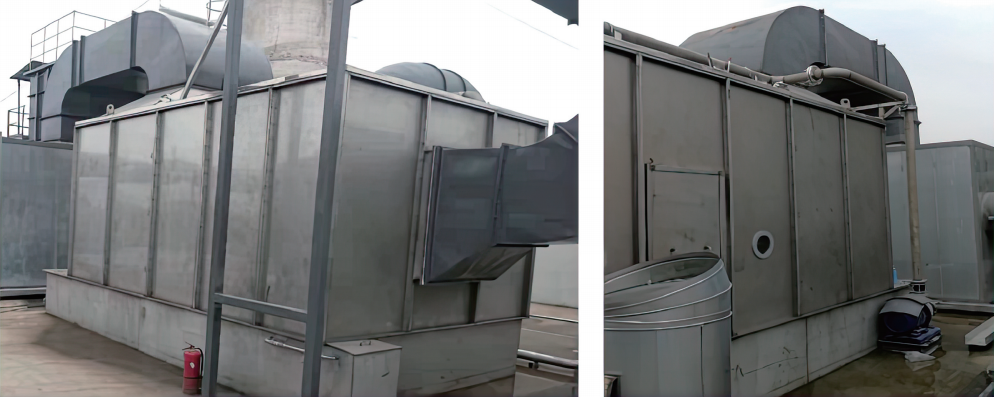

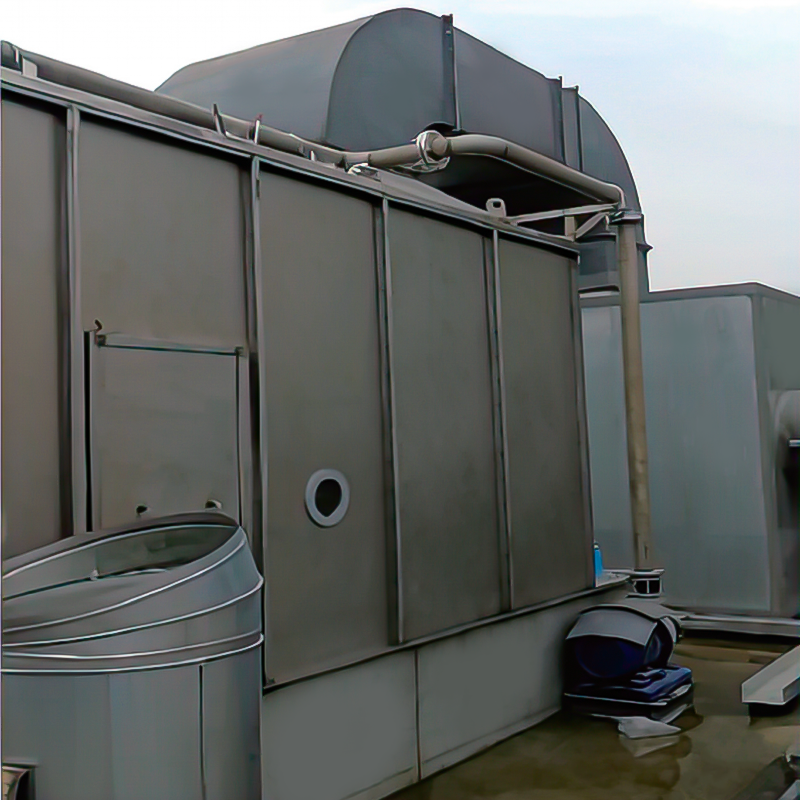

U usporedbi s vertikalnim tornjem za uklanjanje prašine, horizontalni ormar za uklanjanje prašine (vodena zavjesa) ima prednost prikladnog održavanja i različitih metoda uklanjanja prašine. Ovaj ormarić za uklanjanje prašine prihvaća uklanjanje prašine za vodu za vodnu zavjesu, a tijelo ormara izrađeno je od materijala od nehrđajućeg čelika, s ladicom za vodu od nehrđajućeg čelika. Strana ormara opremljena je vratima za održavanje, što je prikladno za osoblje za ulazak i održavanje.
Prednosti: jednostavan izgled, veliki volumen zraka za pročišćavanje i uklanjanje prašine, visoka učinkovitost uklanjanja prašine i prikladno održavanje.
