Asortiman
1. Primjenjivo na industrije kao što su kemijska, lagana industrija, tisak, guma, namještaj, elektromehanika, brodogradnja, automobili i nafta.
2. Primjenjivo na druge industrije koje zahtijevaju oporavak hlapljivih organskih otapala.
3. Primjenjivo na veliki volumen zraka, srednje do visoke koncentracije i organske plinove s niskim temperaturama.
Princip rada

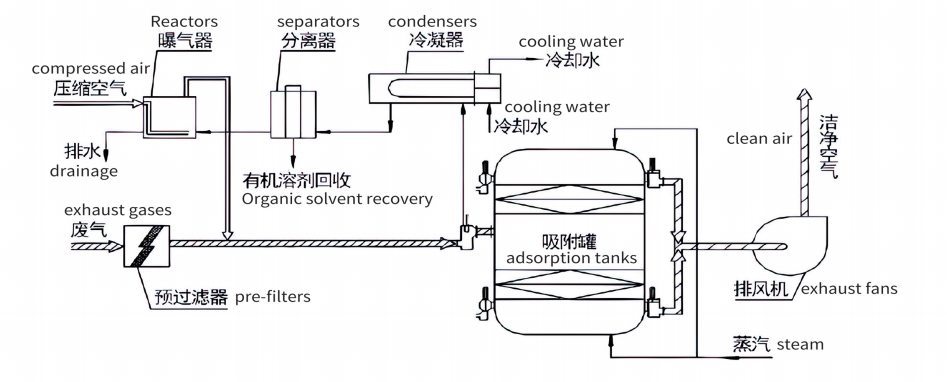

Proces adsorpcije: otpadni plin prolazi kroz AR filter kako bi se uklonili sitne suspendirane čestice prije ulaska u spremnik. Plin se zatim filtrira kroz čestice aktivnog ugljika upakiranih u spremnik i ispraznjene stražnjim ventilatorom (ako je koncentracija plina visoka, višestupanjski adsorpcijski uređaj može se koristiti kako bi se osiguralo da plin zadovoljava standarde emisije).
Proces desorpcije: Kada je aktivni ugljik zasićen nakon određenog razdoblja upotrebe, potrebno ga je regenerirati. Proces desorpcije i regeneracije koristi metodu grijanja i analize. Visokotemperaturna parka na 0,5 MPa ubrizgava se s dna tornja u spremnik kako bi se odvajale organske tvari od aktivnog ugljika. Odvojeni plin prolazi kroz odgovarajuću kondenzaciju da se ohladi i uđe u spremnik za odvajanje. Organska otapala oporavljaju se tijekom odvajanja, dok je preostalo rješenje zračno i ispražnjeno (ako se trebaju oporaviti visoko precizna otapala, u spremnik za odvajanje može se dodati uređaj za destilaciju).
Strukturne značajke
Oprema se uglavnom sastoji od adsorpcijskih spremnika, ventila za zatvaranje, filtera, kondenzatora, zračnih spremnika, cjevovoda za pare, vodoopskrbe i odvodnih cjevovoda, ventilatora i potpornih cjevovoda. Kao desorpcijski medij koristi se parka niskog tlaka. Kad je potrebno, parni filter može se opremiti za povećanje temperature pare za analizu otapala s višim vrelim točkama. Oprema ima višestruke sigurnosne mjere, poput zaštite od preopterećenja ventilatora, zaštite od pregrijavanja ugljičnog sloja, preklopljenja vatre i kontrolnih ventila. Potrošnja energije je niska tijekom normalne uporabe, samo zahtijeva snagu ispušnog ventilatora.
Izbor opreme
Tehnički parametri i vanjske dimenzije jednoslojnog aktivnog ugljika.
| Serija specifikacija | XF-l-1000 | XF-l-1800 | XF-L-3000 | XF-L-5000 | XF-L-7000 | XF-L-8000 | XF-l-10000 | |
| Volumen zraka (M³/H) za dizajn tretmana (m³/h) | 1000 | 1800 | 3000 | 5000 | 7000 | 8000 | 10000 | |
| Promjer adsorpcijskog spremnika DG (MM) | F800 | ↓ 1000 | F11oo | 1600 | F1800 | F2000 | F2100 | |
| Aktivirani kapacitet punjenja ugljika (kg/li rezervoar) | 100 | 200 | 300 | 380 | 500 | 750 | 800 | |
| Potrošnja kondenzatora (m³/h) hlađenje vode (m³/h) | 2 | 3 | 5 | 8 | 12 | 15 | 16 | |
| Tlak i potrošnja komprimiranog zraka | 1kg/cm² Malo | Isto kao i lijevo | Isto kao i lijevo | Isto kao i lijevo | Isto kao i lijevo | Isto kao i lijevo | Isto kao i lijevo | |
| Model ventilatora | 9-19,4a | 9-19,4,5A | 9.19,4.5a | 9-19,5A | 9-19,5.6a | 9-19,5.6a | 9-19,6.3a | |
| Motorni model | Y-2P2.2KW | Y-2P4KW | Y-2P5.5KW | Y-2P15KW | Y-2P22KW | Y-2P30KW | Y-2P45KW | |
| Potrošnja pare desorpcije kg/h (4kg/cm^2) | 30 | 45 | 75 | 100 | 130 | 150 | 180 | |
| Dimenzija (mm) | A | | 3400 | 4200 | 5100 | 6000 | 5800 | 7000 |
| B | | 2900 | 3100 | 3400 | 3920 | 4500 | 6000 | |
| H | | 100 | 120 | 140 | 160 | 160 | 160 | |
| Ukupna težina uređaja | | 3.2t | 3.8T | 4.8T | 5.2t | 8,5t | 9.5T | |
Tehnički parametri i vanjske dimenzije dvoslojnog aktivnog ugljika
| Serija specifikacija | XF-ll-5000 | XF-ll-8000 | XF-LL-10000 | XF-LL-15000 | XF-LL-30000 | |
| Volumen zraka za dizajn (NM³/H) | 5000 | 8000 | 10000 | 15000 | 30000 | |
| Promjer adsorpcijskog spremnika D (mm) | 1500 | 1800 | 2000 | Odvojeno određeno | Odvojeno određeno | |
| Dimenzije obrisa | A (mm) | 3800 | 4500 | 4900 | Odvojeno određeno | Odvojeno određeno |
| B (mm) | 3000 | 3500 | 3800 | Odvojeno određeno | Odvojeno određeno | |
| C (mm) | 1000 | 1100 | 1100 | Odvojeno određeno | Odvojeno određeno | |
| H (mm) | 4200 | 4600 | 5000 | Odvojeno određeno | Odvojeno određeno | |
| Sistem za pročišćavanje | Ulaz φMm | 400 | 530 | 560 | Odvojeno određeno | Odvojeno određeno |
| Utičnica φmm | 280 | 380 | 400 | Odvojeno određeno | Odvojeno određeno | |
| Sustav za sušenje | Ulaz φMm | 280 | 380 | 400 | Odvojeno određeno | Odvojeno određeno |
| Utičnica φmm | 200 | 280 | 300 | Odvojeno određeno | Odvojeno određeno | |
| Aktivirani kapacitet punjenja ugljika (jedan spremnik) kg | Još jedna odluka | Još jedna odluka | Još jedna odluka | Odvojeno određeno | Odvojeno određeno | |
| Potrošnja analize pare (0,4MPA) kg/h | 350 | 460 | 550 | Odvojeno određeno | Odvojeno određeno | |
| Potrošnja vode za hlađenje (TL = 30 ° C, T2 = 36 ℃) ³M/H | 22 | 30 | 35 | Odvojeno određeno | Odvojeno određeno | |
| Komprimirani zrak (0,4MPA) | Nekoliko | Nekoliko | Nekoliko | Nekoliko | Nekoliko | |
| Ukupna napajanja (parni pregrijač) KW | Odvojeno odrediti | Odvojeno odrediti | Odvojeno odrediti | Odvojeno određeno | Odvojeno određeno | |
| Učinkovitost pročišćavanja | ≥90% | ≥90% | ≥90% | Odvojeno određeno | Odvojeno određeno | |
| Težina svakog seta opreme (T) | 7.5 | 9.5 | 12 | Odvojeno određeno | Odvojeno određen | |
